Октябрь 2023 - Июнь 2024 Омск Информ

Редакция тратила 15 минут на публикацию и боялась системы. Теперь — 7 минут и инструмент который работает.

CMS Media Workflow redesign Role-based UX Operations

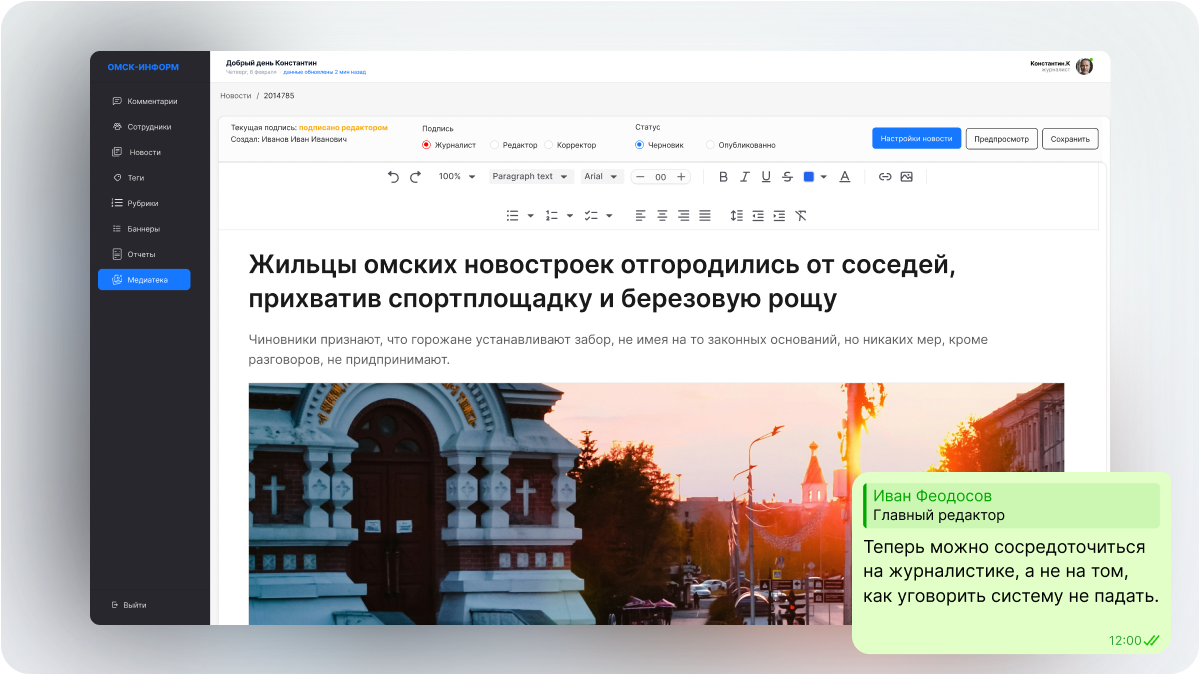

Интерфейс CMS Омск Информ
Время публикации: 14 мин → 7 мин (−50%)
Критические ошибки: −67%
Удовлетворённость команды: 3.2/5 → 4.6/5 (+44%)
Ошибки в размещении рекламы: −45%

Омскинформ работал на устаревшей CMS, которой команда не доверяла. Моей задачей было перепроектировать систему так, чтобы редакция могла работать быстрее, увереннее и без постоянных обходных сценариев.

Проблема

Пользователь

Публикация срочной новости занимала 15 минут и требовала переключения между 4 разделами. Не было автосохранения — журналисты писали в Word, боясь потерять материал. Модераторы вручную фильтровали все комментарии, тратя по 4 часа в день. Логику размещения баннеров знал только один человек.

Бизнес

CMS тормозила редакционный процесс, увеличивала количество ошибок в рекламных размещениях и создавала операционные риски. Проблема была не только в неудобстве: система съедала часы ручной работы, держала команду в зависимости от отдельных сотрудников и мешала редакции работать в нормальном темпе.

Вызовы

5 ролей с разными потребностями (журналист, редактор, корректор, модератор, администратор), нет мобильной версии, команда потеряла доверие к системе.

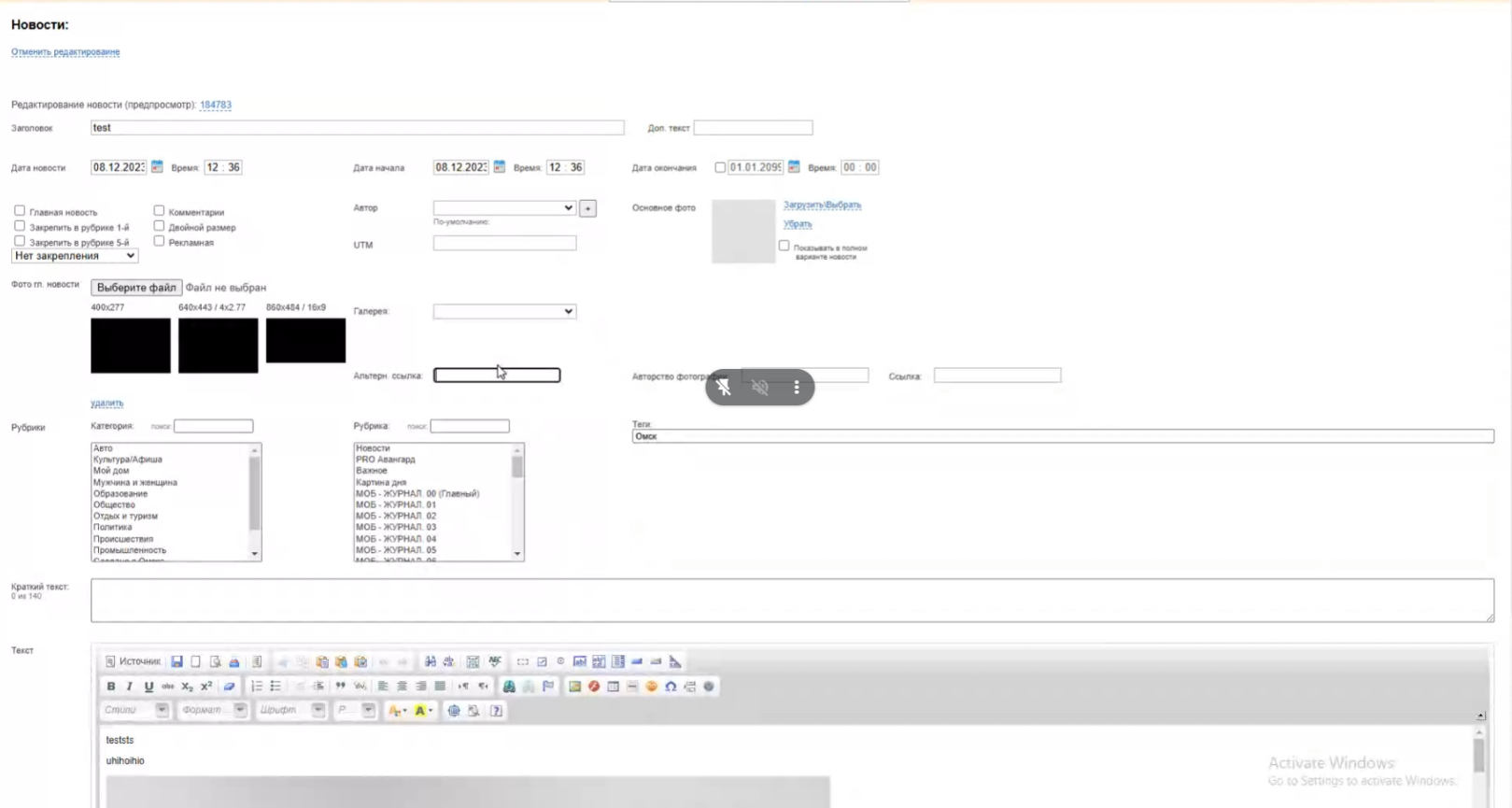

Старая CMS Омск Информ
Иван Феодосов
Главный редактор

Система больше мешает, а не помогает. Каждая публикация — это испытание нервов.

12:00 ✓✓

Моя роль

Я был единственным дизайнером на проекте. Провёл 8 интервью и 3 раунда юзабилити-тестов, спроектировал систему для 5 ролей и сопровождал реализацию вместе с разработкой.

Моя задача была не просто нарисовать экраны, а собрать CMS в рабочую систему, которой редакция сможет пользоваться без постоянного страха что-то сломать.

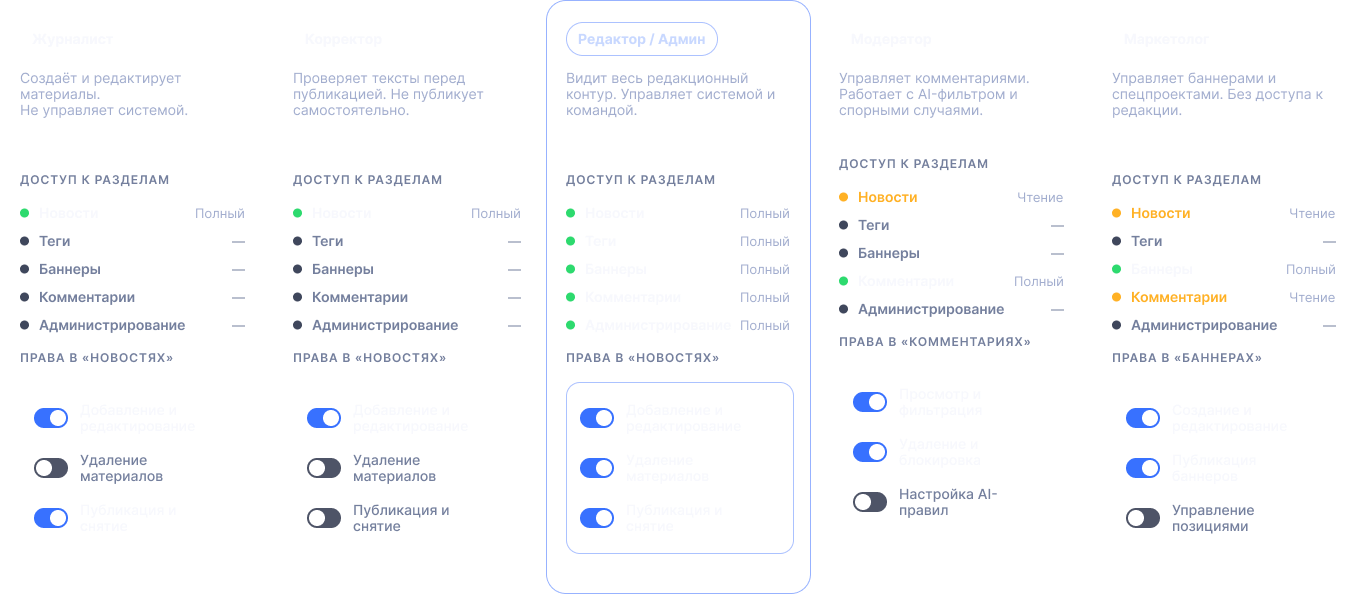

Матрица ролей и прав для редакционной CMS

Схема ролей и прав, на которой я зафиксировал видимость разделов и уровень доступа для каждой роли. Этот артефакт помог перейти от хаотичной системы доступов к 5 фиксированным ролям с понятными границами.

Полный доступ Ограниченный Нет доступа
Матрица ролей и прав для редакционной CMS

Исследование

Ключевые инсайты

Фрагментированный workflow — для одной публикации нужно 4 раздела. Когнитивная перегрузка → ошибки.

Нет защиты от ошибок — журналисты могли удалить или заблокировать материалы друг друга.

Узкое место в знаниях — баннерную систему знал один человек. Критическая зависимость.

Юридические риски — нет контроля прав на изображения.

Job Story по ролям

Журналист

Когда звонит редактор с горящей новостью, я хочу опубликовать её за 5 минут без страха что-то сломать.

Редактор

Утро понедельника, нужно видеть полную картину всех материалов и контролировать дедлайны.

Модератор

Вечер пятницы, 200+ комментариев под горячей новостью — нужно очистить ленту, не тратя 4 часа.

Администратор

Рекламный отдел просит баннер на главной — нужно разместить без ошибок и не сломать вёрстку.

Jobs To Be Done — детально
РольСитуацияЗадача (Job)Препятствия в старой системеРешение в новой CMS
Журналист Узнал о срочном событии, звонит главный редактор Опубликовать новость и быть первым источником 4 раздела = 15 мин · Нет автосохранения · Нет мобильной версии Всё на одном экране · Автосохранение 30 сек · Публикация за 7 мин
Редактор Утро понедельника, планирую контент-план Видеть полную картину и контролировать дедлайны Нет единого дашборда · Журналисты блокируют друг друга Дашборд со статусами · Роли с чёткими правами · Уведомления
Модератор Вечер пятницы, 200+ комментариев Удалить токсичные комментарии до аудитории Все 200 читать вручную = 2–4 часа · Нет мобильной версии AI фильтрует 90% · Приоритизация спорных · Мобильная версия
Корректор Журналист передал текст, публикация через 30 мин Быстро проверить и вернуть автору Нет инструментов · Приходится копировать в Word Встроенная проверка · Подсветка длинных предложений · Очередь
Администратор Рекламный отдел просит баннер на главной Разместить без ошибок и не сломать вёрстку Сложная логика · Знает только 1 человек · Нет превью Визуальный конструктор · Превью на живом сайте · Валидация дат

Как изменился сценарий публикации

Было: старый сценарий публикации
Список материалов

Редактор начинал со списка, но дальше сценарий распадался на отдельные зоны интерфейса.

Отдельные настройки

Заголовок, обложка, SEO и метаданные жили в другом разделе и часто просто пропускались.

Предпросмотр в стороне

Функция была спрятана и не читалась как часть сценария редактирования.

Ручные переходы без автосохранения

Любой сбой означал потерю текста, поэтому журналисты страховали себя Word-документами.

Стало: новый редакционный контур
Единый экран публикации

Список материалов и редактор статьи превратились в одну непрерывную рабочую логику.

Настройки рядом с текстом

Ключевые параметры статьи стали частью сценария, а не отдельным обязательным квестом.

Предпросмотр в потоке

Редактор сразу видел результат и не тратил минуты на поиски функции.

Автосохранение и защита

Система начала страховать пользователя сама: сохранять работу и снижать риск конфликтов.

Как искали решение
Дашборд

Какой формат лучше выдерживает ежедневный темп редакции?

Канбан / календарь

Кажутся удобными визуально, но по-разному ведут себя на объёме материалов.

Канбан мельчает при 15–20 карточках в день, календарь хорош для планирования, но слаб для повседневной сортировки.

Не масштабируется
Список

Быстрее читается, фильтруется и лучше работает при высоком редакционном темпе.

Основа ежедневной работы
Редактор

Какой формат даст удобство без взрыва сложности?

WYSIWYG / блоки

Более “современный” путь на первый взгляд.

WYSIWYG загрязняет HTML. Notion-style блоки слишком дороги по срокам и сложнее для интеграций.

Слишком дорого или грязно технически
Markdown + быстрые действия

Чистый HTML, реалистичный срок разработки, быстрое обучение команды.

Освоили за 3–4 дня
Роли

Гибкость или предсказуемость?

Конструктор прав

Максимум гибкости для администратора.

Для маленькой редакции это не преимущество, а лишняя точка путаницы и новых ошибок.

Усиливает хаос
5 фиксированных ролей

Простое администрирование, понятные границы, легче онбординг.

Предсказуемость важнее гибкости
Медиабиблиотека

Что важнее: быстрый старт или контроль?

Внешний сервис

Скорость внедрения и готовые инструменты.

Не решает задачу контроля прав и метаданных внутри редакционного сценария.

Быстро, но не решает главную проблему
Собственная библиотека

Компромисс в MVP, но полный контроль над юридически важной частью процесса.

Контроль встроен в продукт

Юзабилити-тестирование

5 респондентов, модерируемое онлайн-тестирование, think-aloud протокол.

Что внедрили сразу

Автооткрытие панели настроек при создании статьи → ошибки незаполненных заголовков: 100% → 5%

Кавычки-ёлочки и тире в быстром доступе (запрос корректора)

Тултипы для всех иконок

Кнопка предпросмотра в списке новостей

Результаты валидации
МетрикаДо тестовПосле исправлений
Среднее время на S01 (создание новости)14.3 мин7 мин
Ошибок на сценарий S014.31.2
Найденность функций~60%95%
Требуется помощь модератора80%20%

Реакция команды разработки

Фронтенд-разработчик

«Видно, как пользователи работают. Я сразу пошел и нафигарил себе список исправлений. Видно, что юзеру нужно, а не то, что мы думаем.»

Фронтенд-разработчик

Решения

Экран управления ролями и правами в CMS Омск-информ

Безопасность и предсказуемость: роли и права

Я заменил гибкую, но непредсказуемую систему прав на 5 фиксированных ролей с чёткими границами: журналист, редактор, корректор, модератор, администратор.

Для редакции из 40 человек этого оказалось достаточно: система стала проще в администрировании, журналисты больше не могли случайно удалить чужой материал, а онбординг нового сотрудника сократился с 30 до 5 минут.

Результат: критические ошибки −67%.

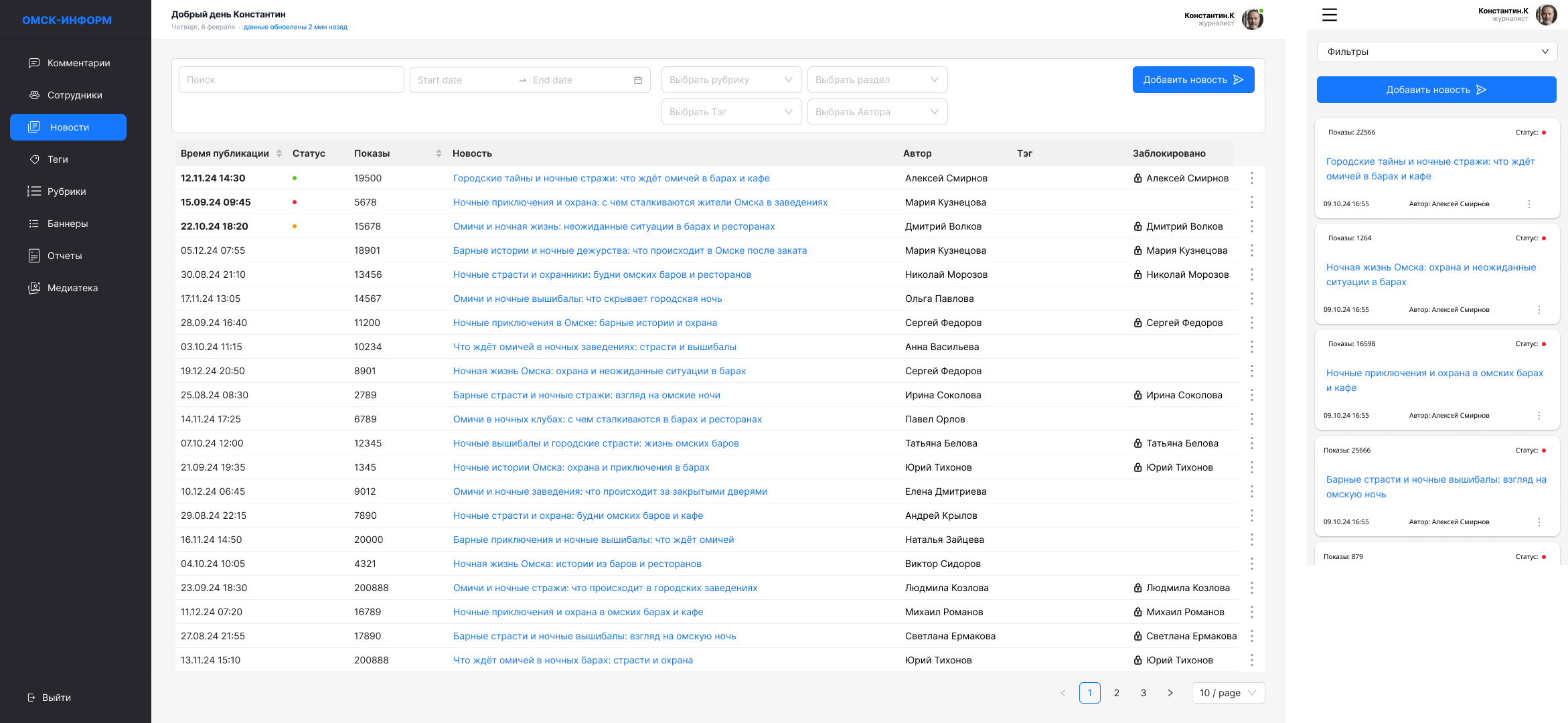

Список материалов и библиотека изображений в CMS Омск-информ
Редактор статьи с медиапанелью и метаданными изображений

Медиаконтент: библиотека изображений

Я спроектировал отдельную медиабиблиотеку с базовой обработкой, метаданными и учётом прав. Это дало редакции более понятную работу с изображениями и закрыло юридические риски, которые раньше вообще не контролировались.

Результат: качественный эффект здесь был важнее метрики: редакция впервые получила контроль над правами на изображения и более понятный сценарий работы с медиа.

Медиабиблиотека и фильтры для коммерческого контента в CMS Омск-информ

Коммерция и автоматизация: баннеры + модерация

Для баннеров я спроектировал визуальный конструктор с превью на живом сайте, валидацией дат и пресетами позиций. Это убрало зависимость от одного человека и сделало сценарий понятным для любого администратора.

Для модерации собрал гибридный workflow: AI фильтрует 90% типовых случаев, спорные комментарии уходят на ручную обработку. Задача здесь была не в ML как таковом, а в том, чтобы снять рутинную нагрузку и оставить контроль там, где он действительно нужен.

Результат: время модератора 4 часа → 1 час (−75%), ошибки в баннерах −45%.

Экран настройки рекламных блоков и модерации в CMS Омск-информ

Влияние

На команду и ежедневную работу

Журналисты стали работать без постоянного страха что-то сломать, а команда начала воспринимать CMS как инструмент, а не как препятствие.

Удовлетворённость системой: 3.2/5 → 4.6/5
Онбординг нового сотрудника: 30 мин → 5 мин
Меньше времени уходит на обходные сценарии, ручные проверки и внутренние уточнения

На бизнес

Снижение ошибок в рекламных размещениях на 45% напрямую уменьшило операционные потери. Зависимость от «незаменимого» сотрудника по баннерам удалось убрать.

Итог

Неделя интервью и наблюдений дала больше инсайтов, чем месяцы работы по ТЗ. Хороший UX в B2B — не про красоту, а про то, чтобы люди делали работу быстро и без страха. Автосохранение, блокировки, фиксированные роли — это не фичи, а ответ на реальный страх: нажать не туда и сломать чужую работу.

Что сделал бы иначе

Раньше провёл бы юзабилити-тест на вайрфреймах.

Мы тестировали уже детально проработанный интерфейс. Когда 100% журналистов проигнорировали панель настроек — важный инсайт, но дорогой: часть решений пришлось переделывать на поздней стадии. Тест на бумажном прототипе за 3–4 недели до этого дал бы те же находки дешевле.

Раньше вовлёк бы разработку в исследование.

Разработчик, который после юзабилити-теста сам пошёл переписывать список задач — лучший момент проекта. Но он случился поздно. Если бы разработчики присутствовали на интервью с самого начала, часть технических компромиссов решалась бы иначе.

Договорился бы о метриках до начала.

Бизнес-метрики (потери от ошибок в баннерах, стоимость часа модератора) оцифровал только ретроспективно. Зафиксированный baseline с самого старта сделал бы итоговый импакт убедительнее — и для клиента, и для кейса.

Система запущена в продакшн в мае 2025 и используется редакцией ежедневно. Публичного доступа нет — внутренний корпоративный продукт.
